- Nie wymaga zasilania, do działania wykorzystuje ciśnienie pary lub powietrza.
- Łatwa konserwacja i kontrola dzięki temu, że główne części są zamocowane na pokrywie.
- Dzięki ultrakompaktowej konstrukcji sprzęt można zainstalować w najbardziej niedostępnych miejscach bez większych przeróbek.
| Nazwa parametru | Oznaczający | |
| Rozmiar nominalny | 25A | |
| Aplikacja | Kondensat pary wodnej, płyny inne niż niebezpieczne | |
| Kontrolować środowisko | Para/powietrze | |
| Maks. ciśnienie operacyjne | 0,5 MPa | |
| kontrolować ciśnienie | Od 0,03 do 0,5 MPa | |
| Kierownictwo mechanizm różnicowy nacisk | Od (przeciwciśnienie + 0,03 MPa) do 0,5 MPa | |
| Maks. temperatura pracy | 160˚C | |
| Materiał | Rama | Żeliwo sferoidalne (FCD450) |
| Szczegóły regulacji. futro mam | Stal nierdzewna | |
| Pływak (P) | Stal nierdzewna | |
| Połączenie | Gwintowane JIS Rc | |
| Wlotowy zawór zwrotny | Wbudowany (składany) | |
| Wylotowy zawór zwrotny | Połączenie zewnętrzne *2 | |
*jeden. Najbardziej odpowiednią wartością ciśnienia sterującego jest przeciwciśnienie wylotowe od + 0,1 do 0,2 MPa.
*2. Podłącz opcjonalny zawór zwrotny (SCV-2 lub SCV-3) do wlotu i wylotu produktu
>Konsumpcja
| Kierownictwo ciśnienie (MPa) Ciśnienie wsteczne (MPa) | Kierownictwo przez parę | Kierownictwo przez powietrze | |
| 0,1 | 0,05 | 364 | 671 |
| 0,2 | 508 | 763 | |
| 0,3 | 606 | 781 | |
| 0,4 | 664 | 795 | |
| 0,5 | 666 | 800 | |
| 0,2 | 0,1 | 309 | 725 |
| 0,3 | 454 | 756 | |
| 0,4 | 508 | 764 | |
| 0,5 | 513 | 769 | |
| 0,3 | 0,2 | 282 | 699 |
| 0,4 | 315 | 724 | |
| 0,5 | 319 | 730 | |
| 0,4 | 0,3 | 243 | 656 |
| 0,5 | 292 | 695 | |
| 0,5 | 0,4 | 208 | 643 |
*Powyższe wartości kondensatu oparte są na wlocie 800 mm od spodu produktu.
Współczynnik korekcji natężenia przepływu (przykład rurociągu)
Wydajność usuwania kondensatu zależy od ciśnienia wlotowego. Pomnóż objętość przez współczynnik poniżej odpowiadający wysokości wlotu kondensatu.
* Ciśnienie na wlocie kondensatu - różnica poziomów dna produktu i dna odbiornika.
| menedżer Środa | Głowica wlotu kondensatu (mm) | ||||
| 600 | 800 | 1000 | 1200 | 1400 | |
| Parowy | 0,90 | 1.0 | 1.05 | 1.10 | 1.15 |
| Powietrze | 0,85 | 1.0 | 1.15 | 1,25 | 1.35 |

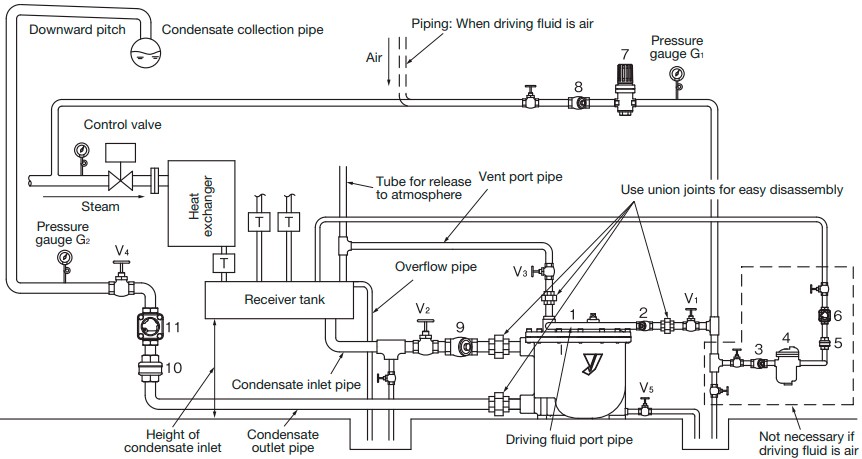

| Poz. | Nazwa | Poz. | Nazwa |
| jeden | Mechaniczna pompa kondensatu | 5.10 | zawór zwrotny |
| 2,3,8,9 | Filtr | 6.11 | okno widokowe |
| cztery | odwadniacz | 7 | zawór redukcyjny |

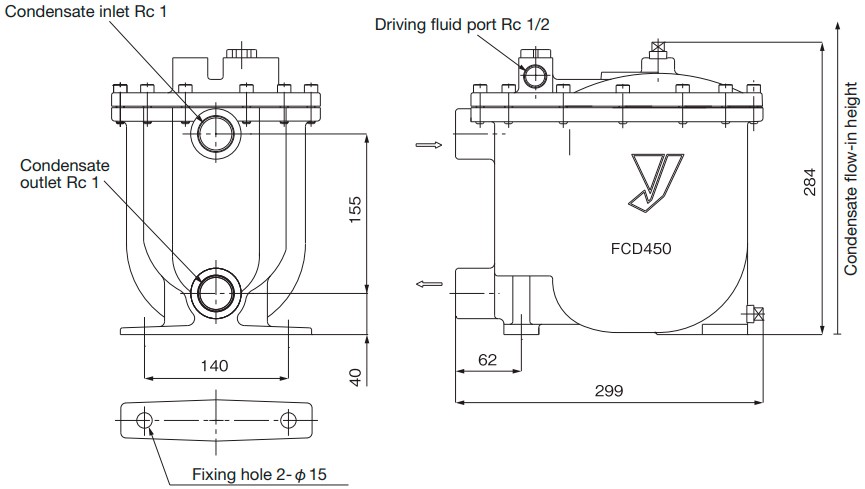

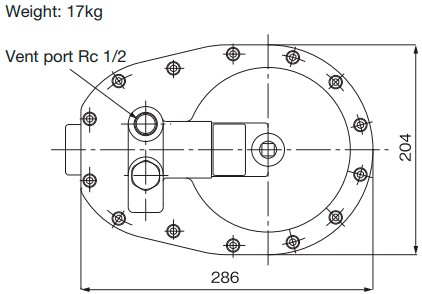

<<Średnica połączenia>>
| Wlot kondensatu | Wylot kondensatu | Port środowiska zarządzania | Port wylotu powietrza |
| Rc 1 | Rc 1 | Rc 1/2 | Rc 1/2 |
