1. TSF-8 może skutecznie odprowadzać kondensat bez zatrzymywania przy niezawodnej pracy ze względu na różnicę ciężaru właściwego między parą a kondensatem.
2. Ponieważ główne części są przymocowane do pokrywy, możliwe jest zdjęcie pokrywy bez zdejmowania samego korpusu z orurowania. Ułatwia to kontrolę i wymianę części.
3. Doskonała odporność na korozję i trwałość dzięki temu, że wszystkie główne części są wykonane ze stali nierdzewnej.
4. Filtr jest instalowany w celu ochrony części wewnętrznych przed ciałami obcymi i zwiększenia trwałości.
| Model | TSF-8 | |
| Rozmiar nominalny | 15A, 20A, 25A | |
| Aplikacja | kondensat pary | |
| Ciśnienie robocze (maks. różnica ciśnień roboczych) | TSF-8-5: 0,01-0,5 MPa (0,5 MPa) TSF-8-10: 0,01-1,0 MPa (1,0 MPa) TSF-8-21: 0,01-2,1 MPa (2,1 MPa) | |
| Maks. temperatura | 220°C | |
| Materiał | Rama | żeliwo |
| Platforma | Stal nierdzewna | |
| Zawór, gniazdo zaworu | Stal nierdzewna | |
| Mieszanina | Gwint JIS Rc | |
Środki ostrożności dotyczące instalacji

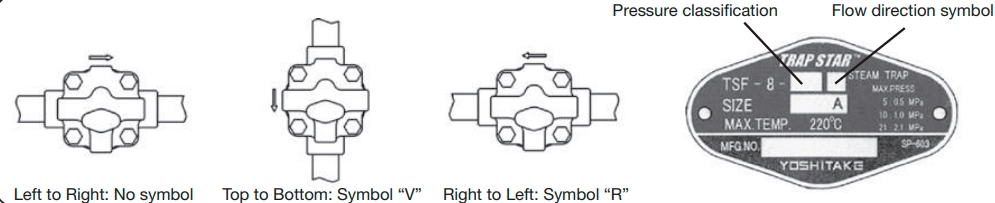

Kierunek przepływu
• Standardowy kierunek przepływu to od lewej do prawej, jednak kierunek można zmienić w miejscu instalacji.
Zobacz procedury ponownego montażu w celu zmiany kierunku przepływu.
• Jeśli ponownie zmontowałeś produkt zmieniając kierunek przepływu, zapisz symbol na tabliczce zgodnie z nowym kierunkiem przepływu. V dla przepływu od góry do dołu lub R dla przepływu od prawej do lewej.
| Kierunek przepływu | Symbol |
| Od lewej do prawej (domyślnie) | pusty |
| Z góry na dół | V |
| Z prawej do lewej | R |
*Dostępne od dołu i od góry.
Aby ułatwić otwieranie i opróżnianie syfonu przy przepływie skierowanym w górę, należy skrócić pionowe rurociągi prowadzące do syfonu.
| Rozmiar nominalny | d | Ł | A | 1 | H | Waga |
|---|---|---|---|---|---|---|
| 15A | Rc 1/2 | 121 | 147 | 90 | 113 | 3.7 |
| 20A | Rc 3/4 | 121 | 147 | 90 | 113 | 3.7 |
| 25A | Rc 1 | 145 | 147 | 90 | 113 | 4.1 |

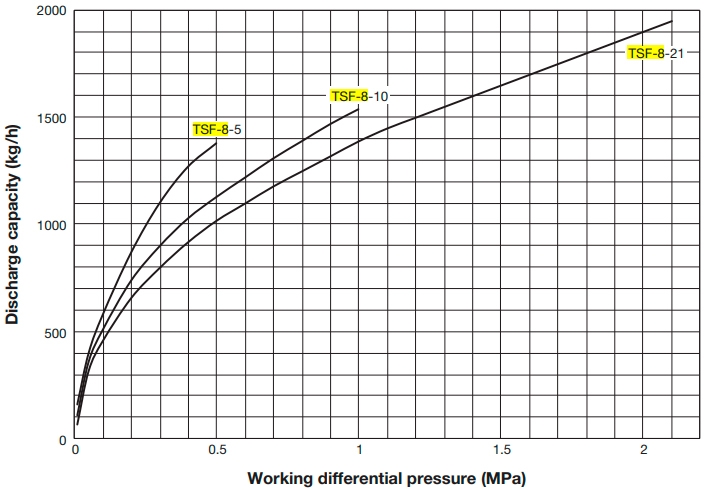

Maksymalna ciągła wydajność
*Przepustowość wskazana na powyższym wykresie jest wartością maksymalną.
