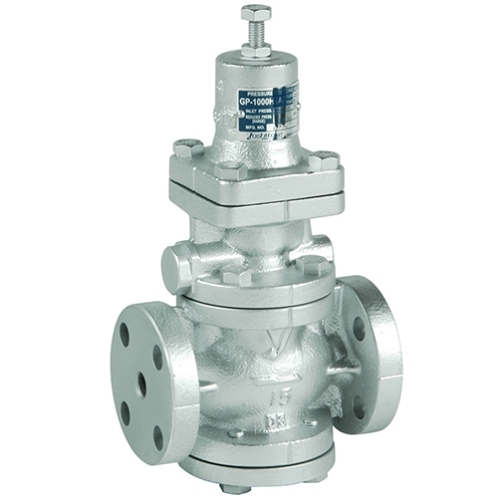

Sterowany pilotem zawór nurnikowy do uniwersalnego zastosowania. Wysoka niezawodność z długim doświadczeniem w stosowaniu.
- Wymiana starego zaworu na zawór GP-1000HEN jest łatwa, ponieważ jego wymiary montażowe są zgodne z normami europejskimi.
- Natychmiast reaguje na wahania ciśnienia wlotowego i zmiany przepływu, utrzymując obniżone ciśnienie na stałym poziomie.
- Łatwa regulacja ciśnienia i szeroki zakres reakcji na ciśnienie.
- Jest zgodny z normą SHASE-S106 japońskiego Towarzystwa Inżynierów Ogrzewnictwa, Klimatyzacji i Sanitarnych dla zaworów redukujących ciśnienie.
| Model | GP-1000HEN | |
| Aplikacja | Parowy | |
| Ciśnienie wlotowe | 0,1-1,6 MPa | |
| Niskie ciśnienie | (A) 0,05-0,9 MPa (B) 0,9-1,4 MPa | |
| Nie więcej niż 90% ciśnienia wlotowego (nadciśnienie) | ||
| min. mechanizm różnicowy nacisk | 0,05 MPa | |
| Maks. współczynnik redukcja ciśnienia | 20:1 | |
| Maksymalna temperatura | 220°C | |
| Wycieki z gniazda zaworu | Nie więcej niż 0,01% przepływu nominalnego | |
| Materiał | Rama | Ciągliwy metal |
| Głowa. zawór, gniazdo zaworu | Stal nierdzewna | |
| Zawór pilotowy, gniazdo pilota | Stal nierdzewna | |
| Tłok, cylinder | Stal nierdzewna | |
| Membra | Stal nierdzewna | |
| Mieszanina | Przyłącze kołnierzowe EN PN25 | |
*W zestawie z JIS RC (GP-1010H)
| Wymiary nominalne | Ł | H | H1 | Waga | ||||
| GP-1000HEN | GP-1000HEN | GP-1000HEN | GP-1000H | |||||
| 15A | 150 | 150(-) | 291 | 64 | 8.0 | 8,0(-) | ||
| 20A | 150 | 155(-) | 291 | 64 | 8.5 | 8,5(-) | ||
| 25A | 160 | 160 (160) | 300 | 67 | 10.0 | 10,0 (10,0) | ||
| 32A | 180 | 190 (180) | 333 | 82 | 14.0 | 14,0 (14,0) | ||
| 40A | 200 | 190 (220) | 333 | 82 | 15,5 | 14,5 (15,5) | ||
| 50A | 230 | 220 (230) | 353 | 93 | 21.0 | 20,0 (21,0) | ||
| 65A | 290 | 245 (278) | 357 | 100 | 30,0 | 30,0 (30,0) | ||
| 80A | 310 | 290 (310) | 404 | 122 | 37,0 | 35,0 (37,0) | ||
| 100A | 350 | 330 (350) | 450 | 144 | 57,0 | 52,5 (57,0) | ||
* Wymiary w nawiasach dotyczą modeli kołnierzowych ASME Class 300.
Tabela wyboru specyfikacji
Znajdź punkt, w którym przecinają się ciśnienie wlotowe i ujemne. Jeśli punkt przecięcia mieści się w zakresie (A) na wykresie, ciśnienie jest kontrolowane przez jeden zawór redukcyjny. Jeżeli punkt przecięcia znajduje się w zakresie (B), ciśnienie można regulować poprzez dwustopniową redukcję ciśnienia.
W tym zakresie zawór nie działa (C).
Wykres charakterystyki ciśnienia
Ten wykres pokazuje zmianę podciśnienia, gdy ciśnienie wlotowe zaworu 1,0 MPa waha się między 0,3 MPa a 1,6 MPa, podczas gdy podciśnienie ustala się na poziomie 0,1 MPa.
Wykres charakterystyki przepływu
- Wyłączenie wzrostu ciśnienia: nie więcej niż 0,02 MPa
- Przeciwciśnienie: nie więcej niż 0,03 MPa (przy ciśnieniu zadziałania od 0,05 MPa do 0,1 MPa) nie więcej niż 0,05 MPa (przy ciśnieniu zadziałania większym niż 0,1 MPa
Tabela skorygowanych wartości Sv
* Tabela wartości nominalnych Su (ze współczynnikiem korygującym C = 1)
| Rozmiar nominalny | 15A | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100 A |
|---|---|---|---|---|---|---|---|---|---|
| Su wartości | jeden | 2.3 | cztery | 6.5 | 9 | 16 | 25 | 36 | 64 |
Notatka. Gdy obniżone ciśnienie mieści się w którymkolwiek z poniższych zakresów, oblicz skorygowaną wartość Cy, mnożąc wartość nominalną Cy przez współczynnik korygujący C, jak pokazano na rysunku 1.
- Gdy ciśnienie wlotowe wynosi od 0,7 MPa do 1,0 MPa, a stopień redukcji ciśnienia jest większy niż 10:1
- Gdy ciśnienie wlotowe przekracza 1,0 MPa, a ciśnienie obniżone nie przekracza 0,4 MPa.
Rys. 1: Skorygowana wartość Cv
Tabela rozmiarów nominalnych (dla pary)
Przykład 1
Przy doborze średnicy nominalnej reduktora ciśnienia przy ciśnieniu wlotowym (P1), ciśnieniu obniżonym (P2) i natężeniu przepływu pary odpowiednio 0,6 MPa, 0,4 MPa i 800 kg/h należy najpierw znaleźć punkt przecięcia (a) ciśnienia wlotowego przewody 0,6 MPa i obniżone ciśnienie 0,4 MPa. Od tego miejsca poprowadź linię w dół do przecięcia z linią odpowiadającą natężeniu przepływu 800 kg/h – punkt przecięcia (B). Ponieważ punkt przecięcia (B) leży między rozmiarami nominalnymi 40A i 50A, wybierz większy - 50A.
Przykład 2
Przy doborze średnicy nominalnej reduktora ciśnienia przy ciśnieniu wlotowym (P1), ciśnieniu obniżonym (P2) i natężeniu przepływu pary wynoszącym odpowiednio 0,8 MPa, 0,05 MPa i 600 kg/h, należy najpierw znaleźć punkt przecięcia (C) ciśnienia wlotowego linie 0,8 MPa i ukośne. Z tej przekątnej poprowadź linię w lewo, aż przetnie się (D) z linią odpowiadającą zmniejszonemu ciśnieniu 0,05 MPa. Z tego punktu (D) poprowadzić linię w dół do przecięcia z linią odpowiadającą natężeniu przepływu 600 kg/h – punkt przecięcia (E). Ponieważ punkt przecięcia (E) leży pomiędzy rozmiarami 32A i 40A, wybierz większy - 40A.
*Współczynnik bezpieczeństwa należy przyjąć równy 80-90%.
