wyrzutnik pary

Eżektor parowo-strumieniowy to urządzenie przeznaczone do przemieszczania lub mieszania mediów bez użycia energii elektrycznej.

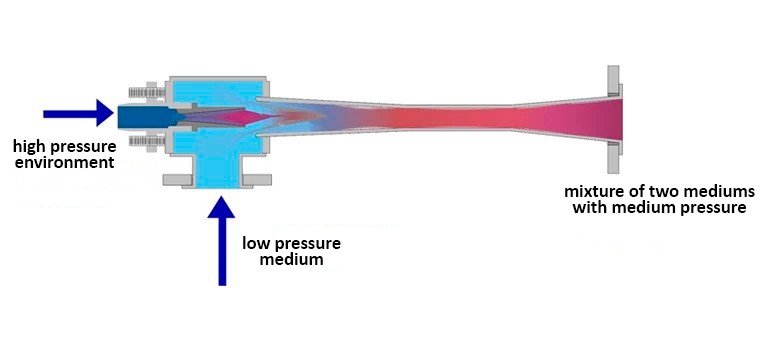

Zasada działania polega na dostarczeniu czynnika roboczego pod wysokim ciśnieniem do króćca rury tłocznej, w wyniku zwężenia przepływu w króćcu prędkość czynnika wzrasta do wartości nadkrytycznych, strumień jest wrzucany do komora ssąca, w której następuje gwałtowny spadek ciśnienia wraz z utworzeniem próżni. Dzięki podciśnieniu medium wtórne o niższym ciśnieniu (medium wyrzucane) jest zasysane przez dyszę niskociśnieniową do komory ssącej. Do komory mieszania wchodzą dwa media o różnych prędkościach, ale takim samym ciśnieniu. Kształt komory mieszania zależy od prędkości projektowej mediów. Jeśli natężenie przepływu wynikowego przepływu mediów jest podkrytyczne, wówczas komora jest wykonana w kształcie walca, jeśli natężenie przepływu jest nadkrytyczne, wówczas komora będzie miała kształt stożka ze zwężeniem wzdłuż przepływu w celu uzyskania spowolnienia prędkość przepływu i efektywne mieszanie. Ponadto całkowity przepływ wpływa na wejście rozszerzającej się części kanału (dyfuzora), prędkość przepływu leży w obszarze podkrytycznym, tj. prędkość spada, a ciśnienie zaczyna rosnąć. Wylot z eżektora otrzymuje ustabilizowany, jednorodny przepływ o ciśnieniu niższym od ciśnieniowego, ale wyższym od niskociśnieniowego.

Eżektory parowe znajdują zastosowanie wszędzie tam, gdzie zachodzi konieczność prowadzenia procesów przy ciśnieniach innych niż atmosferyczne w szerokim zakresie ciśnień, aż do głębokiej próżni. Są to branże chemiczna i farmaceutyczna, spożywcza i inne.

Przykładowe procesy: intensyfikacja parowania, krystalizacja, dezodoryzacja i odpowietrzanie, suszenie substancji, filtracja i wiele innych.
