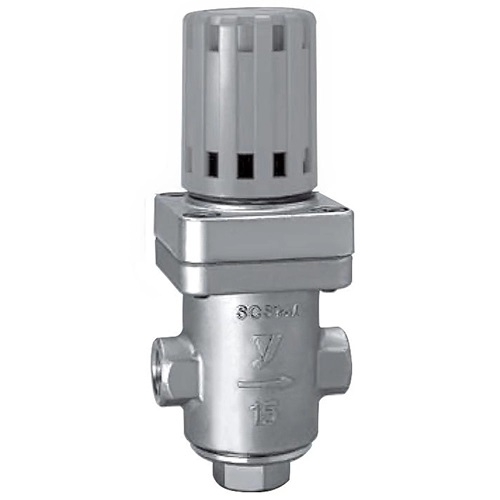

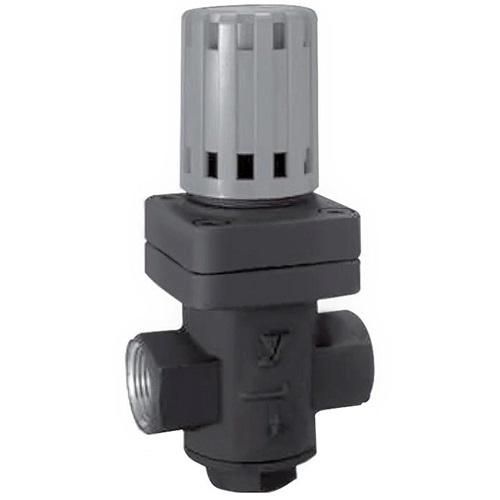

- Elegancki design, kompaktowy i lekki.
- Prosta konstrukcja, wysoka wytrzymałość i łatwa konserwacja.
- Łatwa instalacja dzięki połączeniu gwintowanemu.
- Możliwość ręcznej regulacji ciśnienia bez użycia narzędzi.
- Wysoka odporność na zużycie i wytrzymałość zaworu i gniazda zaworu ze stali nierdzewnej.
- Filtr (60 mesh) jest zainstalowany w celu ochrony zaworu i gniazda przed zanieczyszczeniem.
- Doskonałe działanie zapewniają zewnętrzne mieszki ciśnieniowe rurki impulsowej.
| Model | GD-30 | |
| Rozmiar nominalny | 15A-25A 40A • 50A | |
| Aplikacja | Parowy | |
| Ciśnienie wlotowe | Nie więcej niż 1,7 MPa | |
| Niskie ciśnienie | (A) 0,02-0,1 MPa (kolor wiosny: żółty) | |
| (B) 0,05-0,4 MPa (kolor sprężyny: niebieski) | ||
| (C) 0,35-1,0 MPa (kolor wiosenny: żółto-zielony) | ||
| min. mechanizm różnicowy nacisk | 0,05 MPa | |
| Maks. współczynnik redukcja ciśnienia | 10:1 | |
| Maksymalna temperatura | 210°C | |
| Wycieki z gniazda zaworu | Mniej niż 0,1% przepływu nominalnego | |
| Materiał | Rama | odlew z brązu |
| Zawór, gniazdo zaworu | Stal nierdzewna | |
| miechy | Brąz fosforowy | |
| Mieszanina | Gwint JIS Rc | |
| Rozmiar nominalny | d | Ł | H | H1 | Waga |
|---|---|---|---|---|---|
| 15A | Rc 1/2 | 80 | 191 | 47 | 1.9 |
| 20A | Rc 3/4 | 85 | 191 | 47 | 1.9 |
| 25A | Rc 1 | 95 | 191 | 77 | 2.0 |
| 40A | Rc 1-1/2 | 140 | 307 | 77 | 10.1 |
| 50A | Rc 2 | 150 | 307 | 77 | 10.4 |
Tabela doboru rozmiarów nominalnych (dla pary)
[Przykład]
Przy doborze średnicy nominalnej reduktora ciśnienia, którego ciśnienie wlotowe (P1), ciśnienie obniżone (P2), i natężenie przepływu wynoszą odpowiednio 1,3 MPa, 0,6 MPa i 200 kg/h, najpierw znajdź punkt przecięcia wlotu ciśnienie 1,3 MPa i ciśnienie obniżone 0,6 MPa. Śledź pionowo w dół od tego punktu przecięcia do znaleźć średnicę nominalną przy natężeniu przepływu 200 kg/h lub większym. W tym przypadku rozmiar nominalny wynosi 20A. Uwaga) Tabela doboru rozmiarów nominalnych jest oparta na danych pomiarowych. Jak widać, nie ma konkretnego związek między różnicą ciśnień a natężeniem przepływu na powyższym wykresie, a zatem niemożliwe jest obliczenie stałej wartości Cv.
* Ustaw współczynnik bezpieczeństwa na 80 do 90%.
