- Znacznie poprawiona wydajność i trwałość w porównaniu z konwencjonalnymi reduktorami ciśnienia.
- Sferyczny zawór główny zapewnia dobre uszczelnienie i zmniejszoną nieszczelność gniazda zaworu (ANSI klasa IV).
- Jest zgodny z normą SHASE-S106 Japońskiego Towarzystwa Inżynierów Ogrzewnictwa, Klimatyzacji i Sanitarnych dla zaworów redukujących ciśnienie.
- Prosta i niezawodna konstrukcja części wewnętrznych.

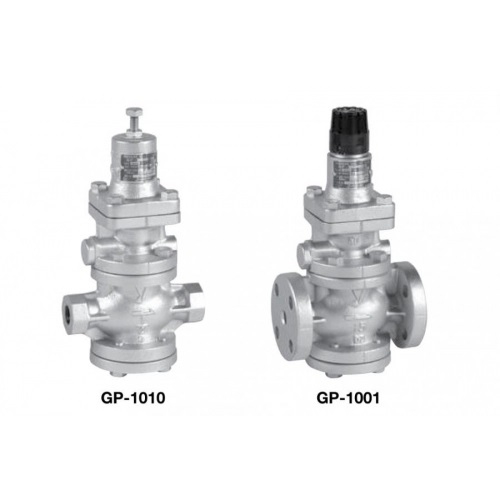

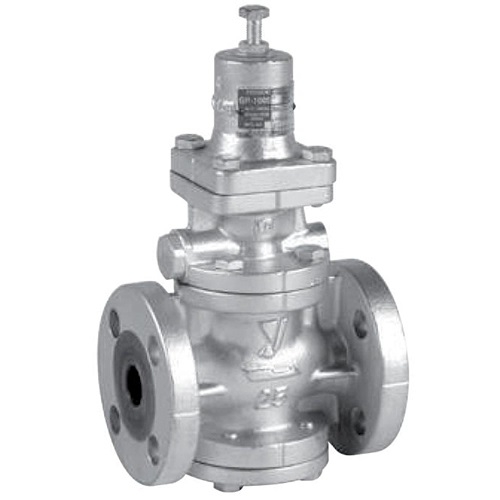

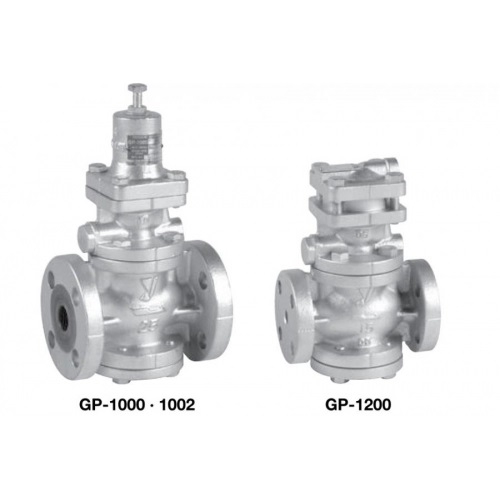

| Model | GP-1000-1001 | GP-1002 | GP-1010 | GP-1200 | GP-1210 | GP-1000EN | ||
| Aplikacja | Parowy | |||||||
| Ciśnienie wlotowe | 0,1-1,0 MPa | 0,1-0,5 MPa | 0,1-1,0 MPa | |||||
| Niskie ciśnienie | 0,05-0,9 MPa | 0,03-0,15 MPa | 0,05-0,9 MPa | |||||
| Do 90% ciśnienia wlotowego (manometr) | ||||||||
| min. mechanizm różnicowy nacisk | 0,05 MPa | |||||||
| Maks. współczynnik redukcja ciśnienia | 20:1 | |||||||
| Maksymalna temperatura | 220°C | |||||||
| Wycieki z gniazda zaworu | Nie więcej niż 0,01% przepływu nominalnego | |||||||
| Materiał | Rama | żeliwo | ||||||
| Zawór, gniazdo zaworu | Stal nierdzewna | |||||||
| Tłok, cylinder | brąz lub mosiądz | |||||||
| Mieszanina | Kołnierz JIS 10K FF połączenie | Gwint JIS RC połączenie | Kołnierz JIS 10K FF połączenie | Gwint JIS RC połączenie | EN PN16 z kołnierzem połączenie | |||
- Dostępne z częściami odcinającymi ze stali nierdzewnej (tłok i cylinder).
Opis kodu modelu serii GP-1000
Tabela doboru rozmiarów nominalnych (dla pary)
Przykład 1
Wybierając rozmiar nominalny a zawór redukcyjny, którego wlot ciśnienie (P1), ciśnienie obniżone (P2) i natężenie przepływu pary wynosi 0,6 MPa, 0,4 MPa i 800 kg/h, odpowiednio, najpierw znajdź przecięcie punkt (A) ciśnienia wlotowego 0,6 MPa i obniżonym ciśnieniem 0,4 MPa. Śledź pionowo w dół od tego skrzyżowania punkt, aby znaleźć punkt przecięcia (B) z prędkość przepływu 800 kg/h. Od skrzyżowania punkt (B) leży pomiędzy rozmiarami nominalnymi 40A i 50A, wybierz większy, 50A.
Przykład 2
Wybierając rozmiar nominalny a zawór redukcyjny, którego wlot ciśnienie (P1), ciśnienie obniżone (P2) i natężenie przepływu pary to 0,8 MPa, 0,05 MPa, i odpowiednio 600 kg/h, pierwsze znalezisko punkt przecięcia (C) ciśnienia wlotowego 0,8 MPa i linią ukośną. Namierzać w lewo od tego punktu przecięcia znaleźć punkt przecięcia (D) z ciśnienie obniżone 0,05 MPa. Śledź pionowo w dół od skrzyżowania punkt (D), aby znaleźć punkt przecięcia (E). natężenie przepływu 600 kg/h. Od skrzyżowania punkt (E) leży pomiędzy rozmiarami nominalnymi 32A i 40A, wybierz większy, 40A. ∙ Ustaw współczynnik bezpieczeństwa na 80 do 90%.
Tabela doboru specyfikacji
Znajdź punkt przecięcia wlotu i obniżonych ciśnień. Jeśli punkt przecięcia znajduje się w którymkolwiek z zakresów pokazanych na powyższym wykresie, ciśnienia można kontrolować. ∙ Seria (A) i (C): Seria GP-1000 oprócz GP-1002 i 1012 ∙ Seria (B) i (C): GP-1002 i 1012
Skorygowana wartość Cv
Przykład Weźmy zawór redukcyjny, którego ciśnienie wlotowe wynosi 0,8 MPa, a ciśnienie zredukowane wynosi 0,05 MPa. Znajdź punkt przecięcia ciśnienia wlotowego i zredukowanego (A) na powyższym wykresie, a następnie narysuj poziomą linię w kierunku w lewo do pinty (B), która wskazuje współczynnik korygujący 0,85. Dla rozmiaru nominalnego 25A, skorygowana wartość Cv zostanie obliczona w następujący sposób: 4 (znamionowa wartość Cv) 0,85 (współczynnik korygujący) = 3,4
Wykres charakterystyki przepływu
Wykres charakterystyki ciśnienia
Ten wykres przedstawia zmiany ciśnienia obniżonego, gdy ciśnienie wlotowe 1,0 MPa zmienia się w zakresie od 0,3 MPa do 1,0 MPa, podczas gdy ciśnienie obniżone jest ustawione na 0,1 MPa.
