- duża membrana; bardziej stabilna regulacja podciśnienia za pomocą zewnętrznej rurki impulsowej.
- Wartość Cv jest wysoka, więc zdolność przepływu i zdolność sterowania są znacznie poprawione; można zastosować zawór o jeden lub dwa rozmiary mniejszy niż rozmiar nominalny.
- Sferyczny zawór główny zapewnia dobre uszczelnienie i zmniejszone wycieki oraz gniazdo zaworu (ANSI klasa IV).
- Możliwa regulacja ciśnienia przy niskim ciśnieniu (0,02 MPa lub mniej).
| Model | GP-2000PL | |
| Aplikacja | Parowy | |
| Metoda wykrywania niskiego ciśnienia | Zewnętrzna rurka impulsowa *1 | |
| Ciśnienie wlotowe | 0,1-2,0 MPa | |
| Niskie ciśnienie | 0,02-0,15 MPa 0,1-1,4 MPa 1,3-1,7 MPa | |
| Do 85% ciśnienia wlotowego (manometr) | ||
| min. mechanizm różnicowy nacisk | 0,05 MPa | |
| Maks. współczynnik redukcja ciśnienia | 20:1 | |
| Maksymalna temperatura | 220°C | |
| Wycieki z gniazda zaworu | Nie więcej niż 0,01% przepływu nominalnego | |
| Materiał | Rama | żeliwo |
| Zawór główny | Stal nierdzewna stal | |
| Gniazdo zaworu | Stal nierdzewna stal | |
| właz pilota | Stal nierdzewna stal | |
| Fotel pilota | Stal nierdzewna stal | |
| - | Membrana | Stal nierdzewna |
| Rurka impulsowa o obniżonym ciśnieniu | Rura miedziana 0,8-2 m | |
| Mieszanina | EN PN 25/40 | |

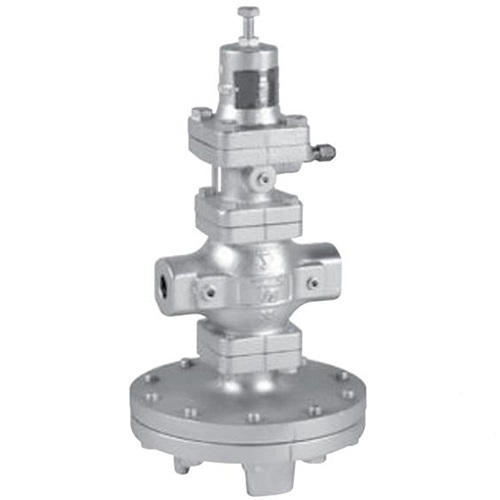

Sterowany pilotem zawór membranowy z bardzo precyzyjną kontrolą niskiego ciśnienia. Ta opcja jest optymalna, jeśli skoki ciśnienia znacząco wpływają na jakość.
*jeden. Standardowa zewnętrzna rurka impulsowa. Podczas montażu reduktora ciśnienia należy pamiętać o zamocowaniu rurki impulsowej i kompensatora znajdujących się w zestawie. Jeżeli przewód impulsowy nie jest podłączony, zawór nie będzie działał. (Dostępne z wewnętrznymi przewodami impulsowymi (średnica nominalna: 15 A do 10 A) w różnych specyfikacjach. Należy pamiętać, że wartość Cv w rurze w wewnętrznym przewodzie impulsowym jest niższa niż w zewnętrznym przewodzie impulsowym.)

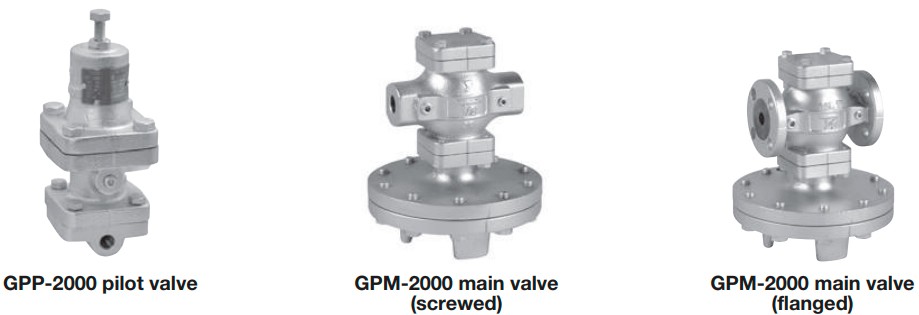

- Dostępne z zewnętrznym pilotem.
- Dostępne z kołnierzami ASME.

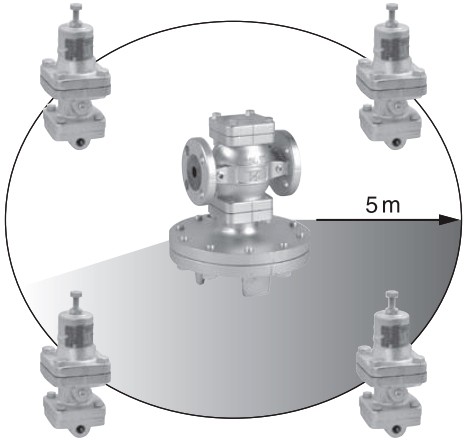

Ręczny typ punktu nastawy Zdalne sterowanie (maksymalna odległość 5 metrów)

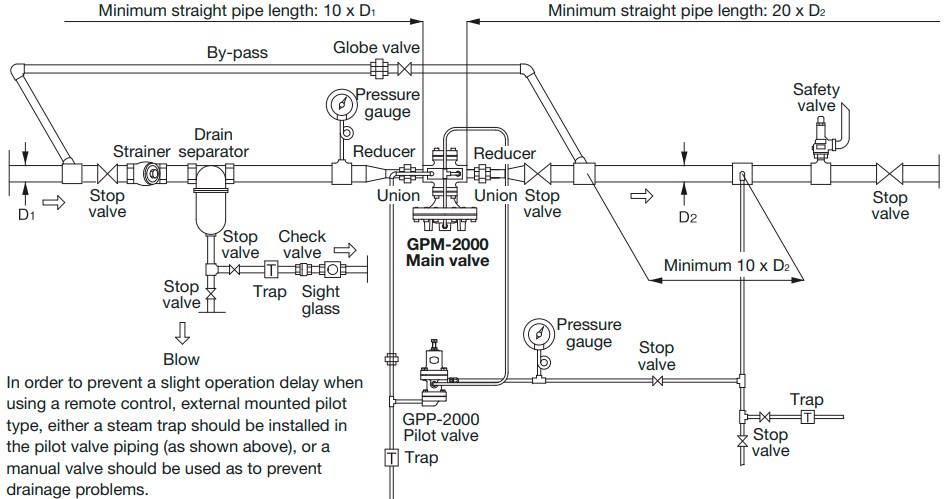

Przykład orurowania
Zmiana
Tabela natężenia przepływu
| (kg/godz) | |||||||||||||
| P1 (MPa) | P2 (MPa) | 15A | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100 A | 125A | 150 A | 200A |
| 2.0 | 0,1-0,9 | 1.260 | 1.814 | 2.746 | 3.603 | 4.737 | 8.064 | 15.120 | 19.656 | 30.240 | 31 500 | 63 000 | 65.520 |
| jeden | 1.232 | 1.775 | 2.687 | 3.525 | 4.634 | 7.889 | 14.792 | 19.230 | 29.584 | 30.817 | 61.635 | 64.100 | |
| 1.2 | 1.136 | 1.636 | 2.477 | 3.250 | 4.273 | 7.273 | 13.637 | 17.729 | 27.275 | 28.412 | 56.824 | 59.097 | |
| 1.4 | 1.012 | 1.458 | 2.207 | 2896 | 3.808 | 6.481 | 12.153 | 15.799 | 24.306 | 25.319 | 50.638 | 52.664 | |
| 1.8 | 0,1-0,8 | 1.140 | 1.641 | 2.485 | 3.260 | 4.286 | 7.296 | 13680 | 17.784 | 27.360 | 28 500 | 57 000 | 59.280 |
| 0,9 | 1.113 | 1.603 | 2.426 | 3.183 | 4.185 | 7.125 | 13.359 | 17.367 | 26.718 | 27.832 | 55.664 | 57 890 | |
| jeden | 1.067 | 1.537 | 2.327 | 3.053 | 4.014 | 6.832 | 12.810 | 16.653 | 25.621 | 26.688 | 53.377 | 55.512 | |
| 1.2 | 954 | 1.374 | 2.081 | 2730 | 3590 | 6.111 | 11.458 | 14.895 | 22.916 | 23.871 | 47.742 | 49.652 | |
| 1.4 | 803 | 1.157 | 1.751 | 2.298 | 3.021 | 5.143 | 9.643 | 12.536 | 19.287 | 20.090 | 40.181 | 41.788 | |
| 1.6 | 0,1-0,7 | 1.020 | 1.468 | 2.223 | 2.917 | 3.835 | 6.528 | 12.240 | 15.912 | 24.480 | 25 500 | 51 000 | 53.040 |
| jeden | 893 | 1.286 | 1.947 | 2.554 | 3.358 | 5.716 | 10.718 | 13.933 | 21.436 | 22.329 | 44.659 | 46.445 | |
| 1.3 | 664 | 956 | 1.448 | 1900 | 2.498 | 4.253 | 7.974 | 10.366 | 15.949 | 16.613 | 33.227 | 34.556 | |
| 1.4 | 0,1-0,6 | 900 | 1.296 | 1.962 | 2.574 | 3.384 | 5760 | 10800 | 14.040 | 21600 | 22 500 | 45 000 | 46 800 |
| jeden | 702 | 1.011 | 1.531 | 2.009 | 2.642 | 4.497 | 8.433 | 10.962 | 16.866 | 17.568 | 35.137 | 36.543 | |
| 1.1 | 620 | 893 | 1.352 | 1.773 | 2.331 | 3.969 | 7.442 | 9.675 | 14884 | 15.504 | 31.009 | 32.250 | |
| 1.2 | 0,1-0,5 | 780 | 1.123 | 1700 | 2.230 | 2.932 | 4.992 | 9.360 | 12.168 | 18.720 | 19500 | 39 000 | 40.560 |
| jeden | 477 | 687 | 1.040 | 1.365 | 1.795 | 3.055 | 5.729 | 7.447 | 11.458 | 11.935 | 23.871 | 24.826 | |
| 1.0 | 0,1-0,4 | 660 | 950 | 1.438 | 1.887 | 2.481 | 4.224 | 7.920 | 10.296 | 15840 | 16500 | 33 000 | 34.320 |
| 0,5 | 635 | 914 | 1.385 | 1.817 | 2.388 | 4.066 | 7.623 | 9.911 | 15.247 | 15.883 | 31.766 | 33.036 | |
| 0,8 | 435 | 627 | 950 | 1.246 | 1.638 | 2.789 | 5.229 | 6.798 | 10.459 | 10.895 | 21.791 | 22.663 | |
| 0,9 | 0,1-0,4 | 600 | 864 | 1.308 | 1.716 | 2.256 | 3840 | 7200 | 9.360 | 14 400 | 15 000 | 30 000 | 31200 |
| 0,5 | 551 | 793 | 1.201 | 1.576 | 2.072 | 3.528 | 6.615 | 8600 | 13.230 | 13.782 | 27.564 | 28.666 | |
| 0,7 | 413 | 595 | 901 | 1.182 | 1.554 | 2.646 | 4.961 | 6450 | 9.923 | 10.336 | 20.673 | 21 500 | |
| 0,8 | 0,1-0,3 | 540 | 777 | 1.177 | 1.544 | 2.030 | 3.456 | 6.480 | 8.424 | 12.960 | 13 500 | 27 000 | 28.080 |
| 0,5 | 462 | 665 | 1.007 | 1.322 | 1.738 | 2.958 | 5.547 | 7.211 | 11.094 | 11.556 | 23.113 | 24.037 | |
| 0,7 | 0,1-0,3 | 480 | 691 | 1.046 | 1.372 | 1.804 | 3.072 | 5760 | 7.488 | 11520 | 12 000 | 24 000 | 24.960 |
| 0,5 | 364 | 525 | 794 | 1.042 | 1.371 | 2.333 | 4.375 | 5.688 | 8.751 | 9.115 | 18.231 | 18.961 | |
| 0,6 | 0,1-0,2 | 420 | 604 | 915 | 1.201 | 1.579 | 2.688 | 5.040 | 6.552 | 10.080 | 10500 | 21 000 | 21840 |
| 0,3 | 395 | 570 | 862 | 1.132 | 1.488 | 2.533 | 4750 | 6.175 | 9500 | 9.896 | 19.793 | 20.584 | |
| 0,5 | 248 | 357 | 541 | 710 | 934 | 1590 | 2.981 | 3.875 | 5.963 | 6.211 | 12.423 | 12.919 | |
| 0,5 | 0,1-0,2 | 360 | 518 | 784 | 1.029 | 1.353 | 2.304 | 4.320 | 5.616 | 8640 | 9000 | 18 000 | 18.720 |
| 0,3 | 308 | 443 | 671 | 881 | 1.158 | 1.972 | 3.698 | 4807 | 7.396 | 7.704 | 15.408 | 16.025 | |
| 0,4 | 228 | 329 | 498 | 653 | 859 | 1.462 | 2.742 | 3.565 | 5.485 | 5.713 | 11.427 | 11884 | |
| 0,4 | 0,05-0,15 | 300 | 432 | 654 | 858 | 1.128 | 1.920 | 3600 | 4680 | 7200 | 7500 | 15 000 | 15600 |
| 0,3 | 206 | 297 | 450 | 591 | 777 | 1.323 | 2480 | 3.225 | 4.961 | 5.168 | 10.336 | 10750 | |
| 0,3 | 0,05-0,1 | 240 | 345 | 523 | 686 | 902 | 1.536 | 2880 | 3.744 | 5760 | 6000 | 12 000 | 12480 |
| 0,2 | 182 | 262 | 397 | 521 | 685 | 1.166 | 2.187 | 2.844 | 4.375 | 4.557 | 9.115 | 9.480 | |
| 0,2 | 0,05 | 180 | 259 | 392 | 515 | 677 | 1.152 | 2.160 | 2.808 | 4.320 | 4500 | 9000 | 9.360 |
| 0,1 | 154 | 221 | 335 | 440 | 579 | 986 | 1.849 | 2.403 | 3.698 | 3.852 | 7.704 | 8.012 | |
| 0,1 | 0,05 | 91 | 131 | 198 | 260 | 342 | 583 | 1.093 | 1.422 | 2.187 | 2.278 | 4.557 | 4740 |
Opcje gwintowane

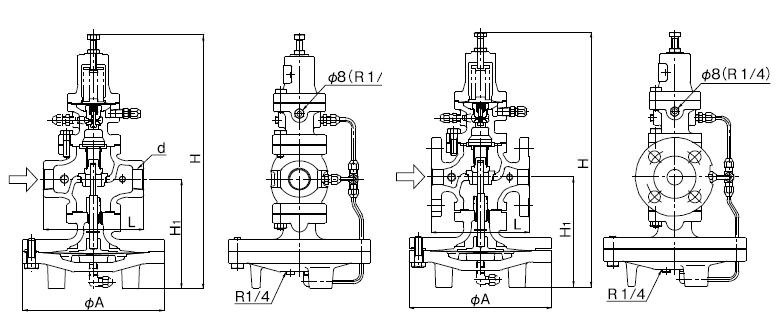

| Nie m. Rozmiar | d | Ł | H1 | H | A | Waga |
| 15A | Rc 1/2 | 150 | 170 | 398 | 200 | 14.0 |
| 20A | Rc 3/4 | 150 | 170 | 398 | 200 | 14.0 |
| 25A | Rc 1 | 160 | 175 | 404 | 226 | 18,5 |
| 32A | Rc 1-1/4 | 180 | 192 | 434 | 226 | 21,5 |
| 40A | Rc 1-1/2 | 180 | 192 | 434 | 226 | 21,5 |
| 50A | Rc 2 | 230 | 216 | 498 | 276 | 33,0 |
*Opcje dostępne z przyłączem NPT.

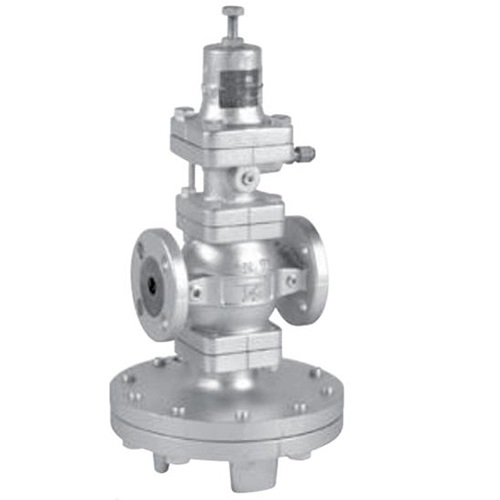

Kołnierzowe (JIS 20K RF)
| Nie m. Rozmiar | Ł | H1 | H | A | Waga |
| 15A | 146 (142) | 170 | 398 | 200 | 15,5 (15,3) |
| 20A | 146 (142) | 170 | 398 | 200 | 16,0 (15,8) |
| 25A | 156 (152) | 175 | 404 | 226 | 21,0 (20,6) |
| 32A | 176 (172) | 192 | 434 | 226 | 24,0 (23,6) |
| 40A | 196 (192) | 192 | 434 | 226 | 24,5 (24,1) |
| 50A | 222 (218) | 216 | 498 | 276 | 36,0 (35,8) |
| 65A | 282 (278) | 251 | 552 | 352 | 64,5 (64,2) |
| 80A | 302 (294) | 264 | 575 | 352 | 71,5 (68,8) |
| 100A | 342 (330) | 321 | 658 | 401 | 111,0 (106,9) |
| 125A | 400 (388) | 321 | 658 | 401 | 115,0 (112,0) |
| 150A | 465 (453) | 414 | 814 | 502 | 234,3 (230,0) |
| 200A | 469 (469) | 414 | 814 | 502 | 242,0 (238,0) |
* Powyższe wartości w nawiasach to rozmiary kołnierzy JIS 10K FF.
