| Parametr | Oznaczający | Notatka |
|---|---|---|
| Maks. przepływ objętościowy (m³/h) | 9 | *dla wody |
| Zamiar | lutowany wymiennik ciepła przeznaczony jest do przenoszenia ciepła pomiędzy różnymi mediami - nośnikami ciepła. | - |
| Środowisko pracy | - | możliwość użycia z innymi mediami |
| Ciśnienie robocze / temperatura | Standard S.: 1 obieg - 12 barów / -196ºC 2 obwody - 12 barów / 225ºC M średnia:: 1 obieg - 48 barów / -196ºC 2 obwody - 36 barów / 225ºC H wysoka: 1 obieg - 54 bary / -196ºC 2 obwody - 42 bary / 225ºC | - |
| Maks. temperatura pracy (°C) | - | - |
| min. temperatura pracy (°C) | -196 | - |
| Szereg zastosowań | - | - |
| Liczba płyt (NP) | trzydzieści | - |
| Rozmiar otworu F1/P1 | 24 mm |
| Rozmiar otworu F2/P2 | 24 mm |
| Rozmiar otworu F3/P3 | 24 mm |
| Rozmiar otworu F4/P4 | 24 mm |
Płyta czołowa: F1, F2, F3, F4
Płyta tylna: P1, P2, P3, P4
Przednia płyta SWEP PHE jest oznaczona strzałką na etykiecie samoprzylepnej lub wytłoczona na pokrywie. To oznaczenie służy do identyfikacji przedniej części PWT i lokalizacji wewnętrznych i zewnętrznych obwodów/kanałów. Gdy strzałka jest skierowana w górę, lewa strona (porty F1, F3) to pętla wewnętrzna (wąska dla urządzeń asymetrycznych), a prawa strona (porty F2, F4) to pętla zewnętrzna (szeroka dla urządzeń asymetrycznych). Porty P1/P2/P3/P4 znajdują się z tyłu. Zwróć uwagę na ich kolejność.
Kompaktowy zestaw kołnierzowy
Kompaktowe przeciwkołnierze
Przyłącze do lutowania/spawania
Izolacja EPP
Izolacja HVAC
Izolacja PU 50
Izolacja REF
wspornik ścienny

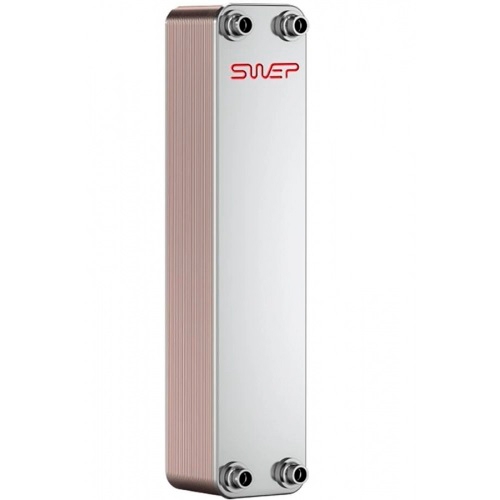

Lutowany wymiennik ciepła to płytowy wymiennik ciepła przeznaczony do przenoszenia ciepła z chłodziwa do ogrzanego medium. Wymiana ciepła odbywa się między dwiema płytami falistymi, które są połączone przez lutowanie w szczelną obudowę.
