- Nie wymaga zasilania, do działania wykorzystuje ciśnienie pary lub powietrza.
- Łatwa konserwacja i kontrola dzięki temu, że główne części są zamocowane na pokrywie.
- Nie wymaga ingerencji po instalacji, działa automatycznie.
- Koszty operacyjne można znacznie zmniejszyć, ponieważ gaz do działania produktu jest zużywany tylko w trybie pompowania.
| Nazwa parametru | Oznaczający | |
| Model | PF-7000 | |
| Rozmiar nominalny | 25A (wlot kondensatu: 25A/wylot kondensatu: 25A) 40A (wlot kondensatu: 40A/wylot kondensatu: 40A) 50A (wlot kondensatu: 50A/wylot kondensatu: 50A) 80A (wlot kondensatu: 80A/wylot kondensatu: 50A) | |
| Aplikacja | Kondensat pary wodnej, płyny inne niż niebezpieczne | |
| Kontrolować środowisko | Para/powietrze | |
| Maks. ciśnienie operacyjne | 0,8 MPa *1 | |
| kontrolować ciśnienie | Para/powietrze | |
| Kierownictwo mechanizm różnicowy Nacisk | 0,8 MPa *1 | |
| Maks. temperatura pracy | 180°C | |
| Materiał | Rama | Żeliwo sferoidalne (FCD450) |
| Szczegóły regulacji. futro mam | Stal nierdzewna | |
| Pływak (P) | Stal nierdzewna | |
| Połączenie | Gwintowane JIS Rc | |
| Wlotowy zawór zwrotny | Połączenie zewnętrzne *2 | |
*jeden. Najbardziej odpowiednią wartością ciśnienia sterującego jest przeciwciśnienie wylotowe od +0,1 do 0,2 MPa.
*2. Podłącz opcjonalny zawór zwrotny (SCV-2 lub SCV-3) na wlocie i wylocie urządzenia.

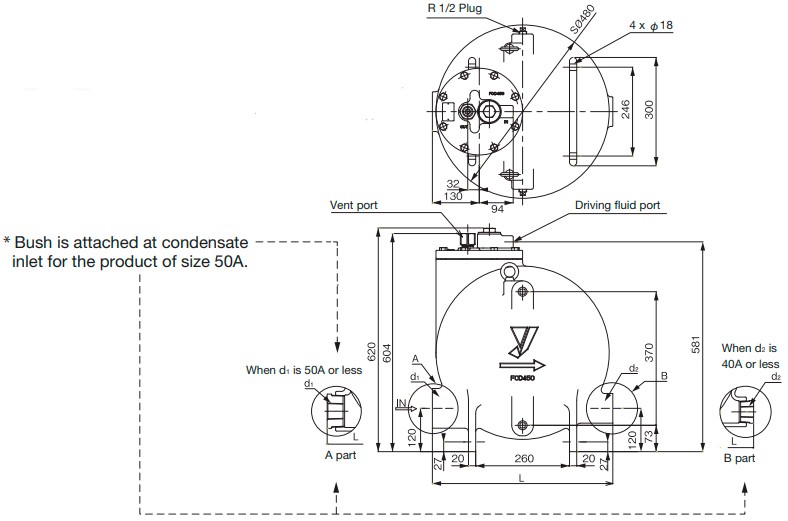

| Rozmiar nominalny | d1 | d2 | Ł | Waga |
| 25A | Rc 1 | Rc 1 | 544 | 92 |
| 40A | Rc 1-1/2 | Rc 1-1/2 | 549 | 92 |
| 50A | Rc 2 | Rc 2 | 525 | 91 |
| 80A | Rc 3 | Rc 2 | 500 | 90 |
port kontrolny Port środowiskowy. Wylot powietrza > Rc 1/2 Rc 1
* Rozmiary 25A i 40A posiadają króciec na wlocie i wylocie kondensatu

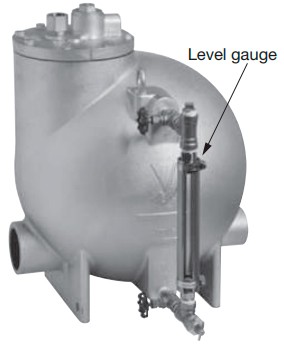

Opcja

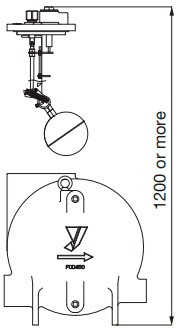

Przestrzeń konserwacyjna
Przepływ

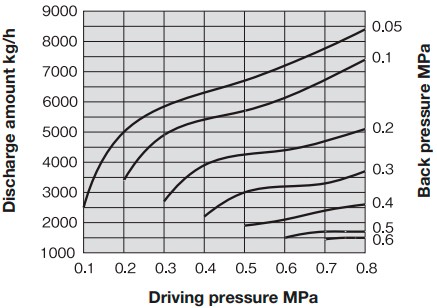

Płyn napędowy: para wodna

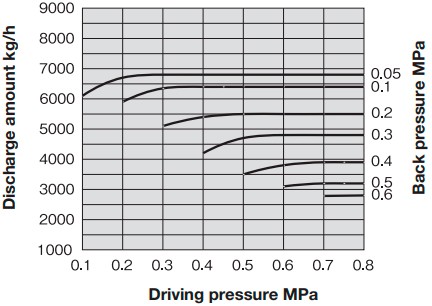

Płyn napędowy: powietrze
■Współczynnik korekcji natężenia przepływu (przykład orurowania)
∙ Wydajność odprowadzania kondensatu zależy od ciśnienia wlotowego. Pomnóż objętość przez współczynnik poniżej odpowiadający wysokości wlotu kondensatu (P2). ∙ Głowica na wlocie kondensatu - poziom względem dna produktu.
| Kierownictwo Środa | Głowica wlotu kondensatu (mm) | |||
| 800 | 1000 | 1200 | 1400 | |
| Parowy | 0,85 | 1.00 | 1.05 | 1.15 |
| Powietrze | 0,85 | 1.00 | 1.15 | 1.3 |
Wydajność odprowadzania kondensatu zależy od wielkości króćców wlotowych i wylotowych. Pomnóż objętość przez odpowiedni współczynnik w zależności od rozmiaru.
| Kierownictwo Środa | Rozmiar (wlot-wylot kondensatu) | |||
| 80A-50A | 50A-50A | 40A-40A | 25A-25A | |
| Parowy | 1.00 | 0,90 | 0,70 | 0,35 |
| Powietrze | 1.00 | 0,95 | 0,70 | 0,30 |

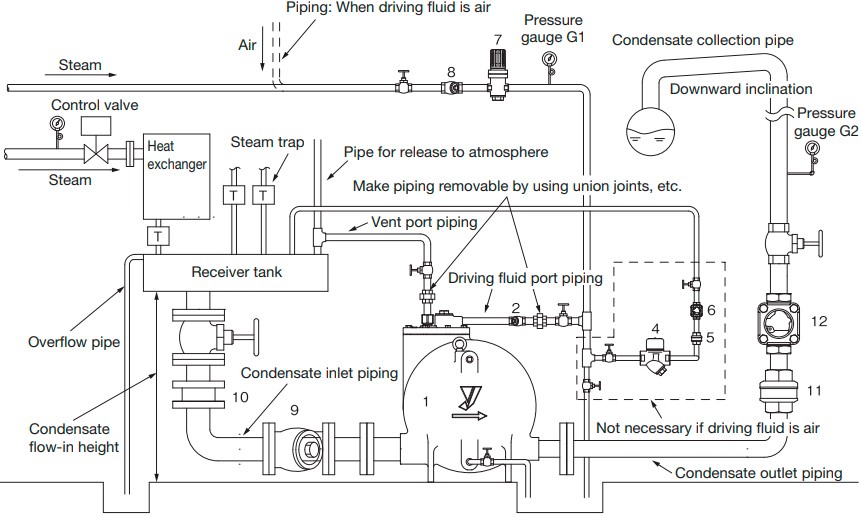

Zasada działania mechanicznej pompy kondensatu polega na pompowaniu kondensatu spływającego ze zbiornika odbiorczego do kolektora kondensatu pod wpływem ciśnienia pary wodnej lub powietrza.
| Poz. | Nazwa | Poz. | Nazwa | Poz. | Nazwa |
| jeden | Mechaniczna pompa kondensatu | cztery | odwadniacz | 6.12 | okno widokowe |
| 2,8,9 | Filtr | 5,10,11 | zawór zwrotny | 7 | zawór redukcyjny |
